| GW4-20(G)TQ(D)(A)(B)系列轻操作力矩免维护型户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。额定电流：200、400、630、1250A。适用于频率为50Hz，额定电压为20KV的电力系统中，作为有电压无负荷时分合电路用，也供铁道自动闭塞信事情装置时使用。并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。
GW4-20(G)TQ(D)(A)(B)系列轻操作力矩免维护型户外交流高压隔离开关适用于铁路自闭、贯通供电远动系统及铁道站供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。
该系列产品有下列品种：
接有无接地开关分：不接地、单接地、双接地。
按使用地区分：普通型、耐污型、高源型。
该系列产品符合国家标准和IEC标准的各项要求。该系列产吕抗地震能力良好，能满足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2）。
产品结构：

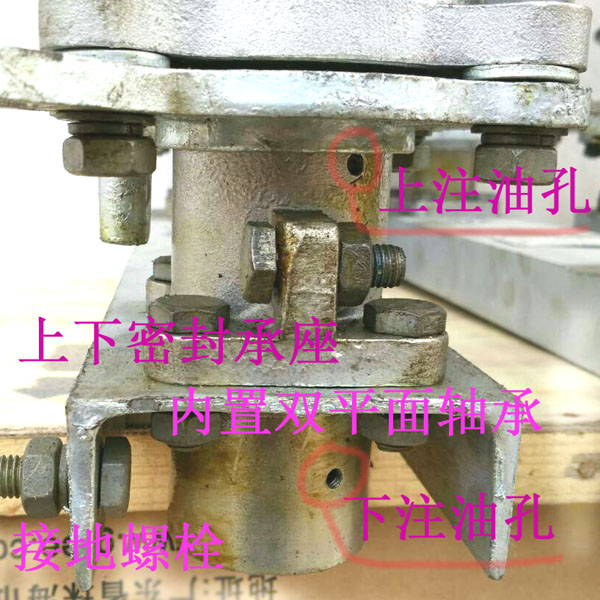

GW4-20TQ系列交流高压隔离开关包括三个单相，第相为双柱结构，主要由底、支柱绝缘、导电部分组成。第相有两个绝缘支柱、分别装在底座两端轴承座上，以交叉连杆连接，可以水平旋转。导电闸刀分两半，分别固定在支柱绝缘子上，触头的接触在两个瓷柱的中间。
当操动机构动作时，带动支柱绝缘子的一柱转动90o，另一绝缘支柱由于连杆传动也同时转动90o，于是闸刀便向同一则方向分合。为确保隔离开关和接地开关二者之间操作顺序正确，在产品或机构上装与机机械联锁装置，能够确保主分—地合—地分—主合的顺序动作。

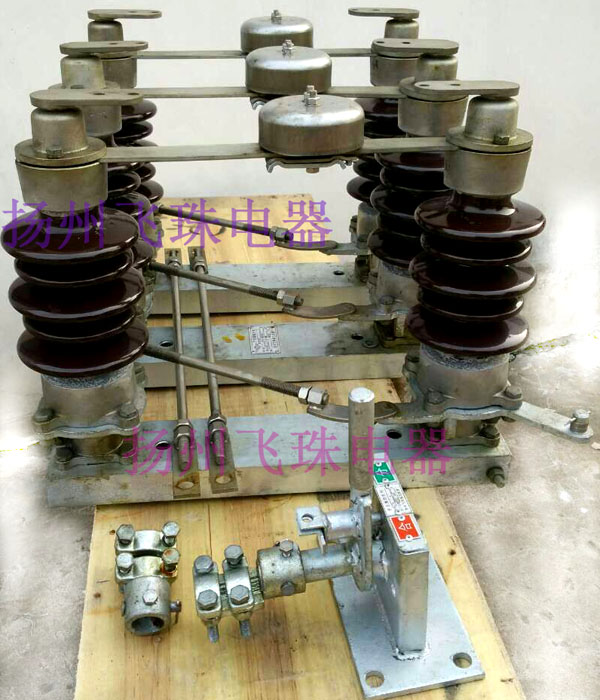

GW4-20TQ(A)(B)型配用机构：CX-1电动机构或CS11-1、CS11(G)、CS8-6D手动机构
GW4—10 GW4—15 GW4—20 技术参数：
|
|
GW4—10TQ |
GW4—15TQ |
GW4—20TQ |
|
额定电压KV |
10 |
15 |
20 |
|
最高工作电压KV |
12 |
17.5 |
23 |
|
额定电流A |
400 |
630 |
1250 |
400 |
630 |
1250 |
400 |
630 |
1250 |
|
热稳定电流（有效值）KA |
12.5 |
16 |
31.5 |
12.5 |
16 |
31.5 |
12.5 |
16 |
31.5 |
|
动稳定电流（峰值）KA |
31.5 |
40 |
80 |
31.5 |
40 |
80 |
31.5 |
40 |
80 |
|
1min工频耐压
（有效值）KV |
对地 |
42 |
45 |
50 |
|
断口 |
53 |
55 |
60 |
|
雷电冲击耐受电压
（峰值）KV |
对地 |
75 |
105 |
125 |
|
断口 |
85 |
125 |
145 |
|
接线端水平拉力N |
500 |
500 |
600 |
|
单极重量 Kg |
22 |
24 |
65 |
订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
GW4-20TQ(D)W/200A. 400A. 630A轻力矩免维护型隔离开关
  GW4-20TQDW/630A. 1250A软连接握手式隔离开关
大电流系列隔离开关 电流：2000A---4000A
（需要详细信息，敬请来电来函）

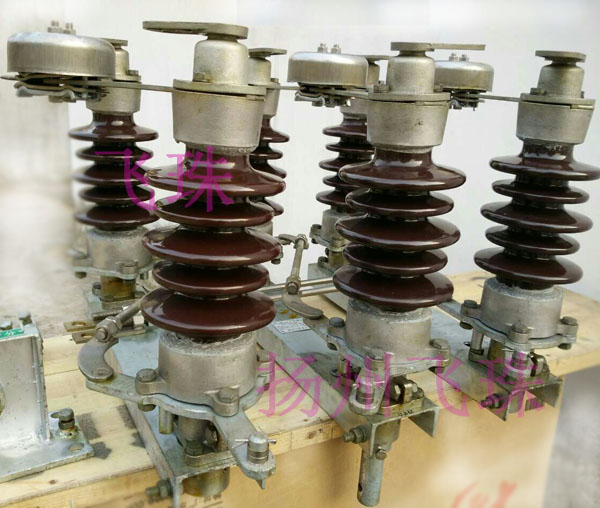

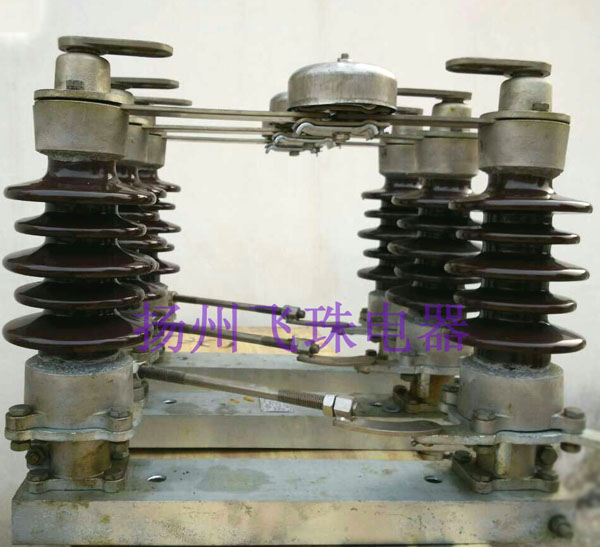

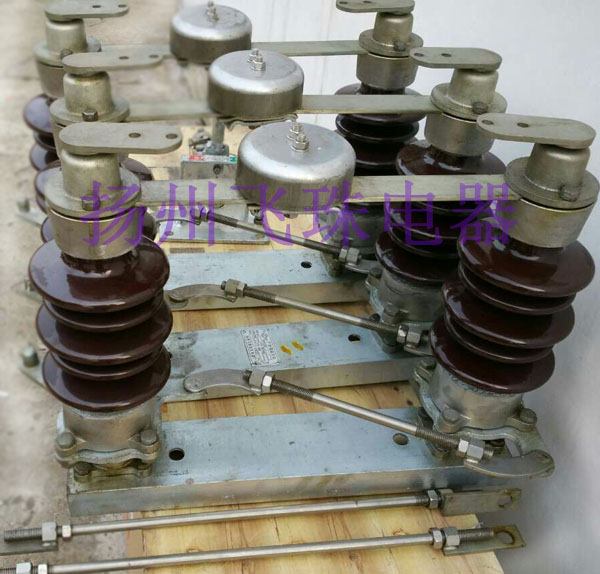

GW4-20TQ/400、630A户外隔离开关
GW4-24TQ不锈钢型户外隔离开关
GW4-24TQ/400A户外高压隔离开关
GW4-20TQ/630A户外交流隔离开关
HGW4-24/400户外高压隔离开关
HGW4-24TQ/630A

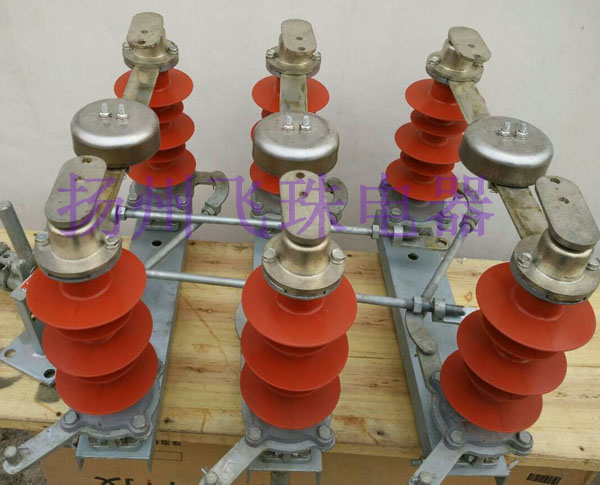

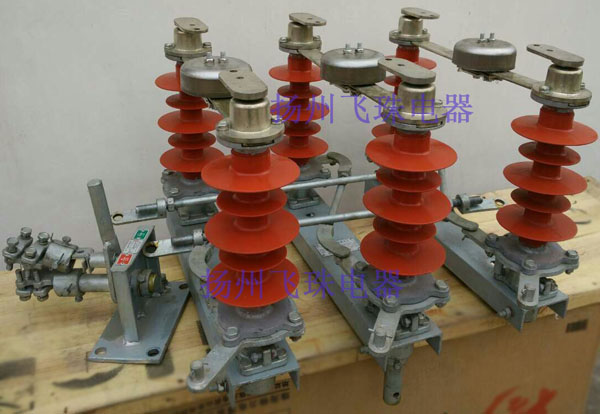

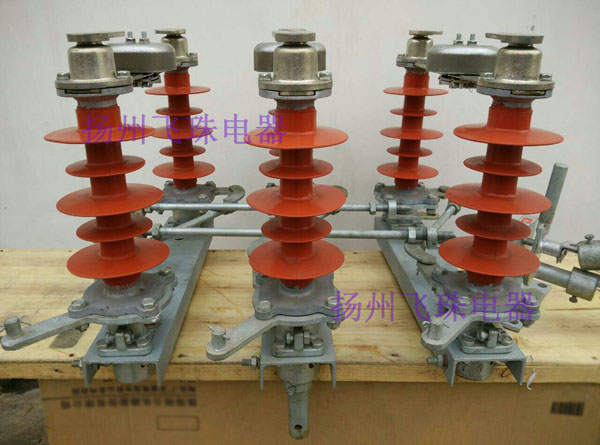

20kV复合支柱户外高压隔离开关

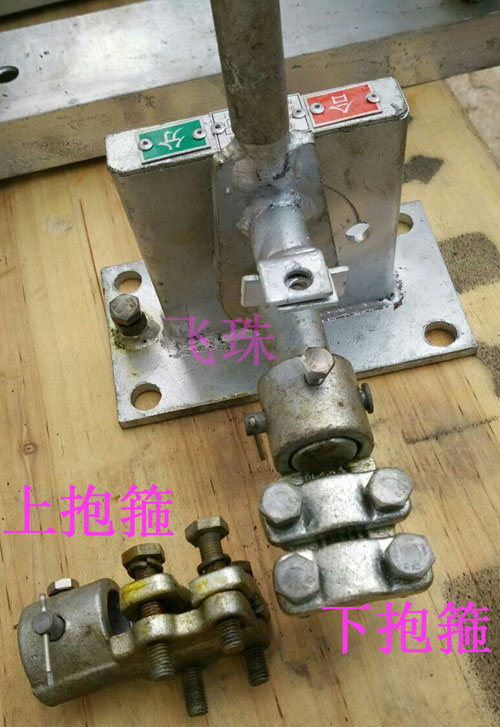

CS11手动操作机构（配上、下抱箍）
|
