GN24-12D系列户内高压隔离开关

1、概述

GN24-12D系列户内高压隔离开关，系户内高压电器设备，适用于额定电压10kV，三相交流50～60Hz的网络中，作为有电压而无负载的情况下分、合电路之用。GN24-12型分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400~1250A。配用CS6-1型、CS6-2型，也可选电动操作机构。

GN24-12D系列户内高压隔离开关，接地刀与主刀联动操作，并配机械联锁，安全可靠，操作方便。

2 使用环境条件

2.1 海拔高度不超过2000米；

2.2 周围环境温度不高于+40℃及不低于-30℃；

2.3 相对湿度不大于90%；

2.4 没有火灾爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

3、技术参数

型号

额定电压

KV

额定电流

A

4s额定短时耐受电流/KA

额定峰值耐受电流/KA

1min工频耐压KV

雷电电压耐受

KV

GN24-12D/400

24

400

12.5

31.5

42

75

GN24-12D/630

24

630

20

50

GN24-12D/1000

24

1000

31.5

80

GN24-12D/1250

24

1250

40

100

外形尺寸安装图

型号	额定电流	外形图

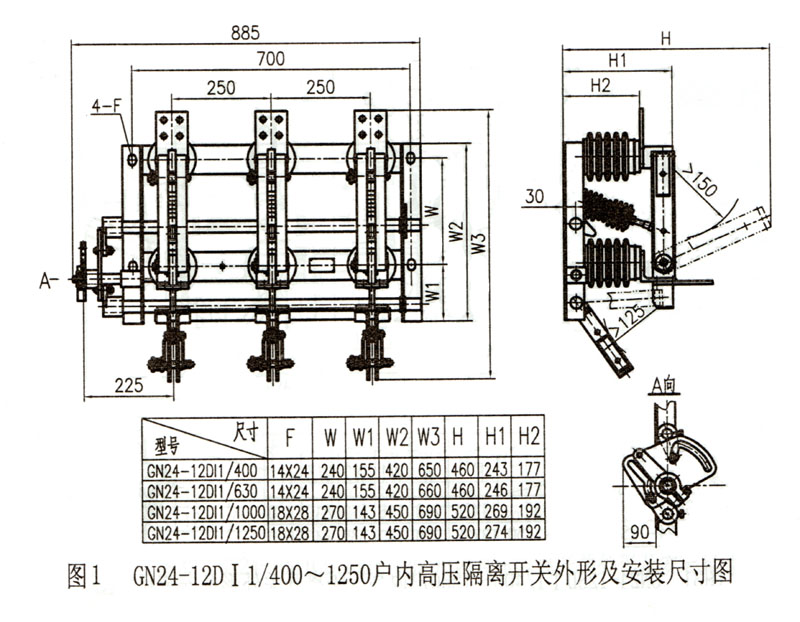

GN24-12DI1	400A、 630A、 1000A 1250A	图 1 （点击查看）

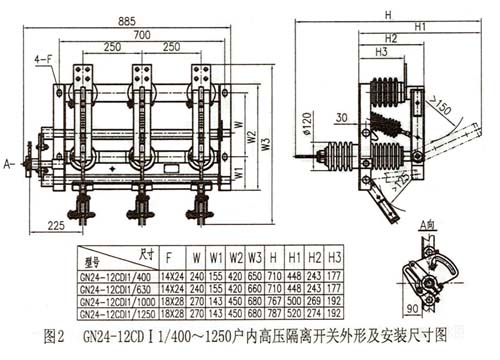

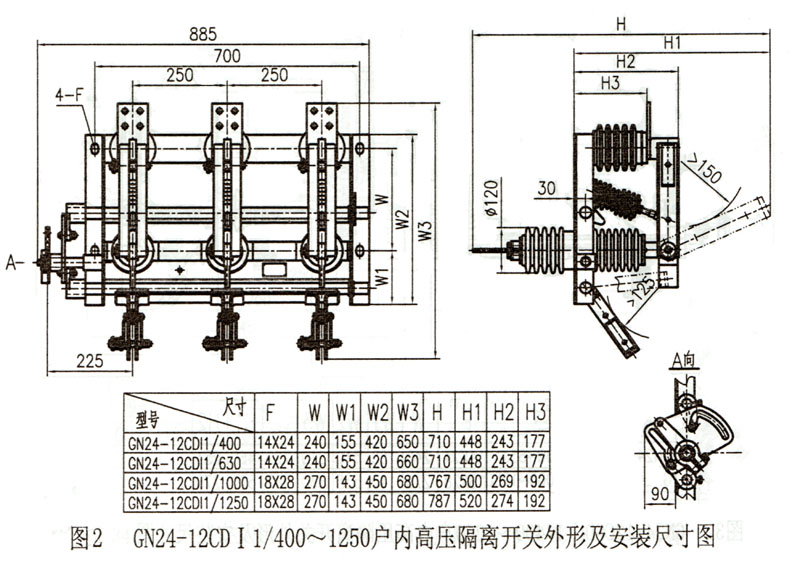

GN24-12CDI1		图 2 （点击查看）

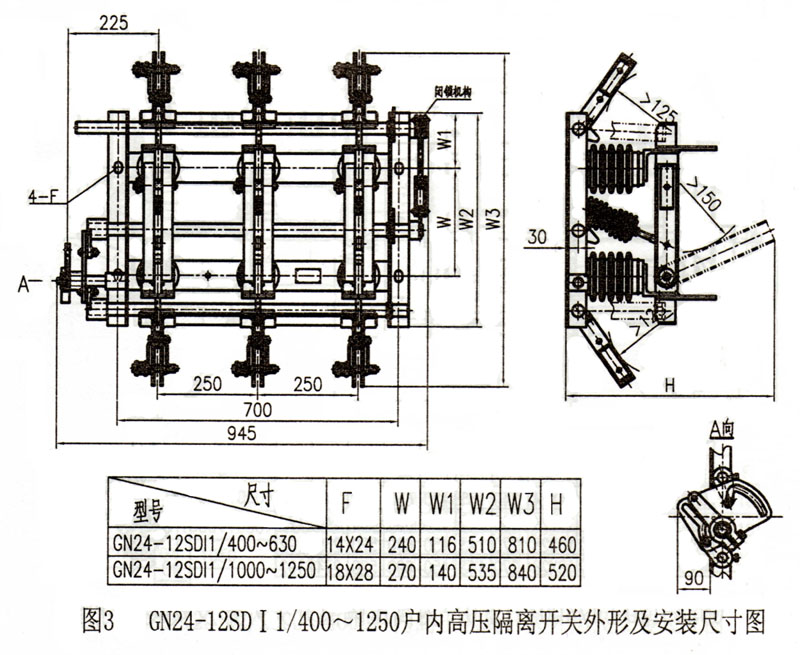

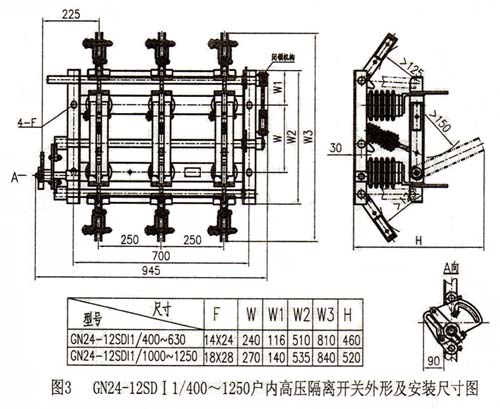

GN24-12SDI1		图 3 （点击查看）

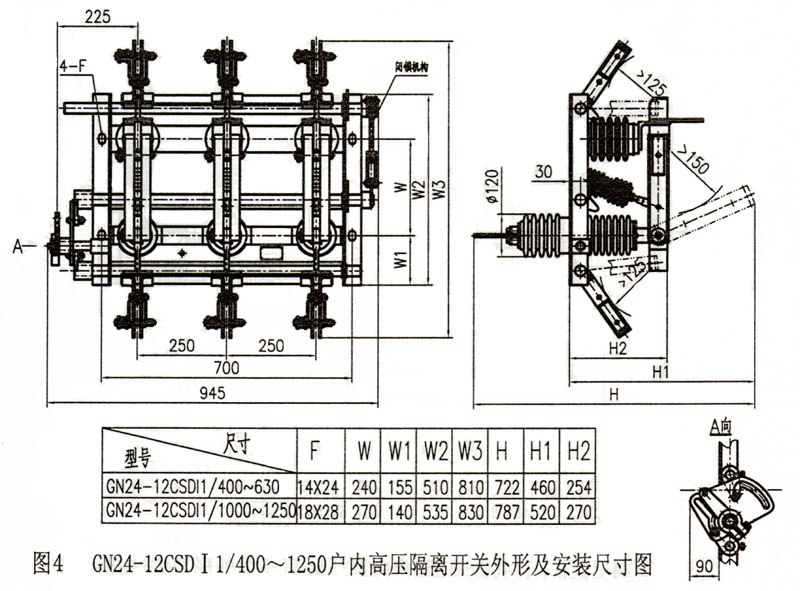

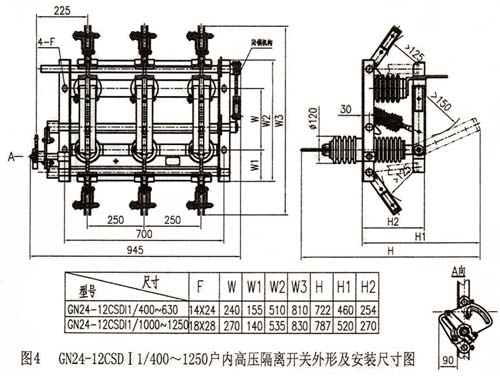

GN24-12CSDI1		图 4 （点击查看）

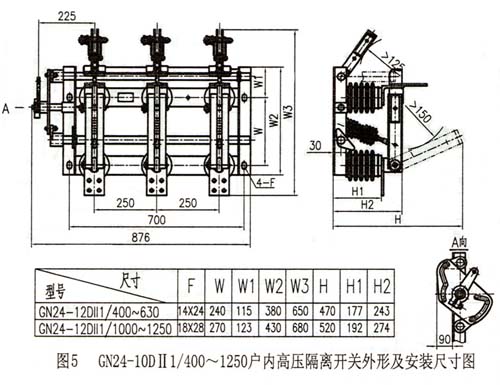

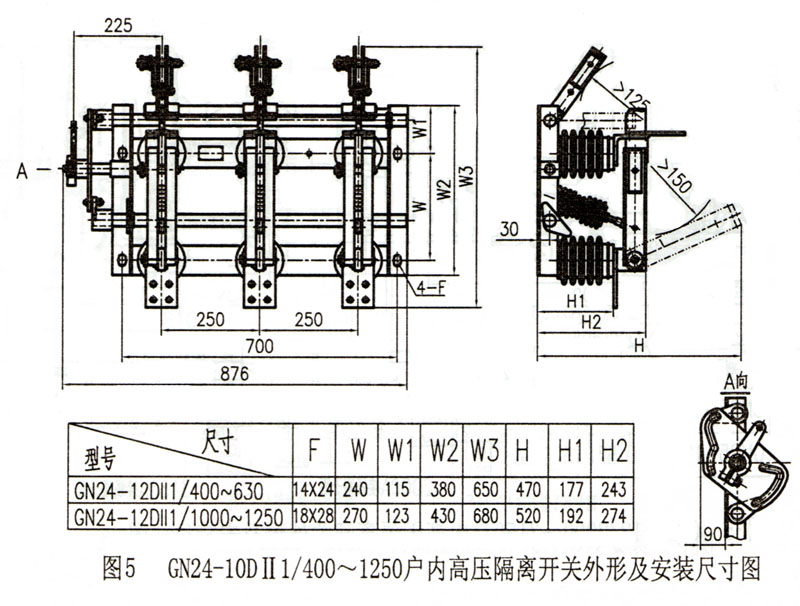

GN24-12DII1		图 5 （点击查看）

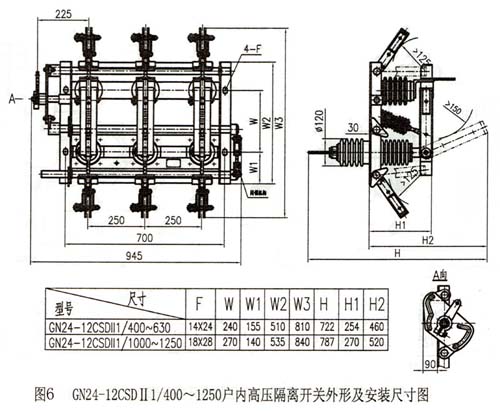

GN24-12CSDII1		图 6 （点击查看）

GN24-10CDI1(630A):

GN24-10DI1(1000A)(1250A):

GN24-10SDII1(1000A)(1250A)
