 您现在的位置 >> 所有产品 >> 27.5KV户内隔离开关 >> GN2-27.5型隔离开关 >> GW4C-27.5T垂直开启型隔离开关

产品编号:
1182057216
产品名称:
GW4C-27.5T垂直开启型隔离开关
规  格:
GW4C-27.5T(D)(W)
产品备注:
垂直开启型户外隔离开关

   产品说明

一、用途
GW4C-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,垂直开启型是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。(注:D-带接地刀,W-防污,X-消弧)
二、使用环境条件
1)海拔高度不超过1000m;2000m
2)环境温度:上限+40℃,下限-30℃;
3)风速不超过35m/s;
4)地震烈度不超过8度;
5)绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ;
6)安装场所:户外混凝土单极电杆上。

三、分类和技术数据

隔离开关的分类见表1

1

特性

结构方式

有无接地开关

1.无接地开关;2.带一个接地闸刀;

安装方式

1.水平安装;

接地闸刀传动方式

1.带接地闸刀一次操作型;

2.带接地闸刀二次操作型;

操作方式

CS11(CS8-6D)手动操作机构或CJ11A-G电动操作机构;

工作环境

Ⅲ级重污秽


隔离开关的主要技术参数见表2

2

型号

额定电压kV

最高工作

电压kV

额定电流A

额定峰值耐受电流kA

4秒额定短时耐受电流kA

单相重量kg

GW4C-27.5

27.5

31.5

630

50

20

90

63

25

112

1250

80

315

100

1600

80

40

120

2000

80

40

120

3150

50

125

150

4000

50

125

160

四、结构
GW4C-27.5T(D)(W) 垂直开启型电气化铁道户外交流高压隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。
GW4C-27.5T 垂直开启型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
GW4C-27.5T(D) 垂直开启型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。
GW4C-27.5T(D)W 垂直开启型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。
1.隔离开关结构

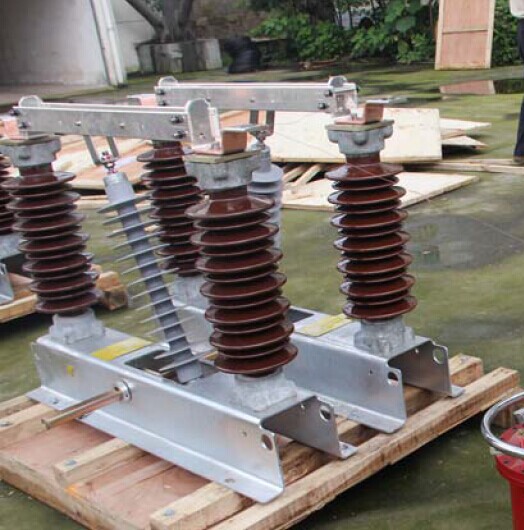

单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,外形结构见下图。


GW4C-27.5TW单极户外高压隔离开关

每极隔离开关由底座,绝缘支柱及导电部分组成。
隔离开关支柱绝缘子安装在同一底架上,主要由底架部分,绝缘子,主导电回路部分、传 动部分等组成。基座部分由型钢焊接,表面经热镀锌处理而成;主导电回路主要由触头、触头座和导电板组成。全部为电解铜加工而成,表面经特殊防腐处理;传动部分由传动轴、绝缘拉 杆、拐臂等组成.

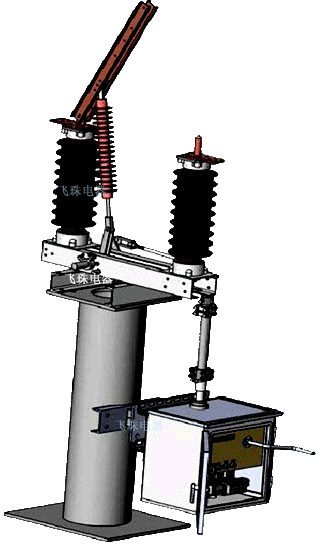

本系列隔离开关配用 CS11(不接地及单接地一次操作传动型)和CJ11A-G 型电动机构 CJ11A-G 电动机构的结构
CJ11A-G 电动机构的结构另见其使用维护说明书

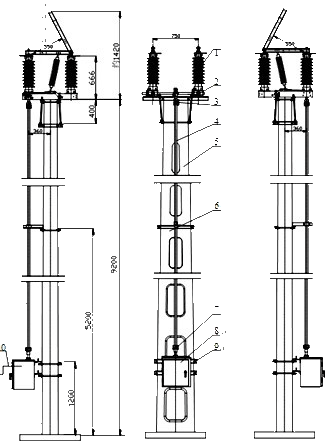

GW4C-27.5TW垂直开启型户外双极不接地电动隔离开关安装图
(H93支柱,配CJ11A-G免维护型电动机构)
