GN19系列户内单相高压隔离开关(以下简称隔离开关)配用CS6-1型手力操动机构(以下简称手力机构)或CJ11A-G型免维护电动机构系户内高压电器设备.适用于额定电压10千伏,三相交流50赫兹的网络,作为有电压而无负载的情况下分合电路之用.

1.使用环境条件Application Ambient Condition

1.1海拔高度不超过2000 m;

Altitude height is not more than 2000m.

1.2环境温度为-10℃~+40℃

   Environment temperature is from -10℃ to +40℃

1.3相对湿度:日平均值不大于95%,月平均值不大于90%;

   Relative humidity: Daily average ≤95%, Monthly average ≤95%;

饱和水蒸气压:日平均值不大于2.2×10^-3Mpa;

Saturated steam pressure : Daily average ≤2.2×10^-3Mpa

            月平均值不大于1.8×10^-3Mpa;

 Monthly average ≤1.8×10^-3Mpa

1.4 适用于0级、Ⅰ级、Ⅱ级污秽的环境;

Insulator’s pollution level: Normal class is 0, anti-pollution is Ⅰ,Ⅱlevel.

1.5 无频繁剧烈的震动.

Installation place where has no sharp shakes frequently.

2.隔离开关的规格及主要技术参数Main technical data

隔离开关的规格及主要技术参数见下表:
Main technical data of the disconnector as follows:

3.隔离开关的工作原理及结构

Structure and Action principle of disconnect

3.1隔离开关工作原理Disconnect Working principle

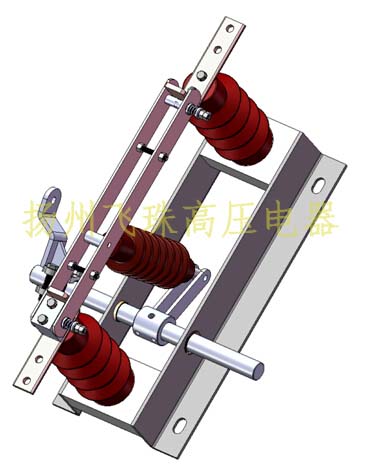

本型隔离开关为单相底架闸刀式开关,如图所示,可分为底架、绝缘子及导电部分,底架由转轴及弯板和角钢焊成的框架组成,底架上固定两个绝缘子,两个组成一极,转轴上装有操作绝缘子,用来操作闸刀分、合闸运动,导电部分由触头、闸刀和触座组成,用弹簧压紧.

 分闸时由操作拐臂带动转轴旋转,使操作绝缘子向上顶着闸刀使闸刀和触头分开,闸刀绕触座旋转,触头也在闸刀的带动下向上移动至分闸位置.

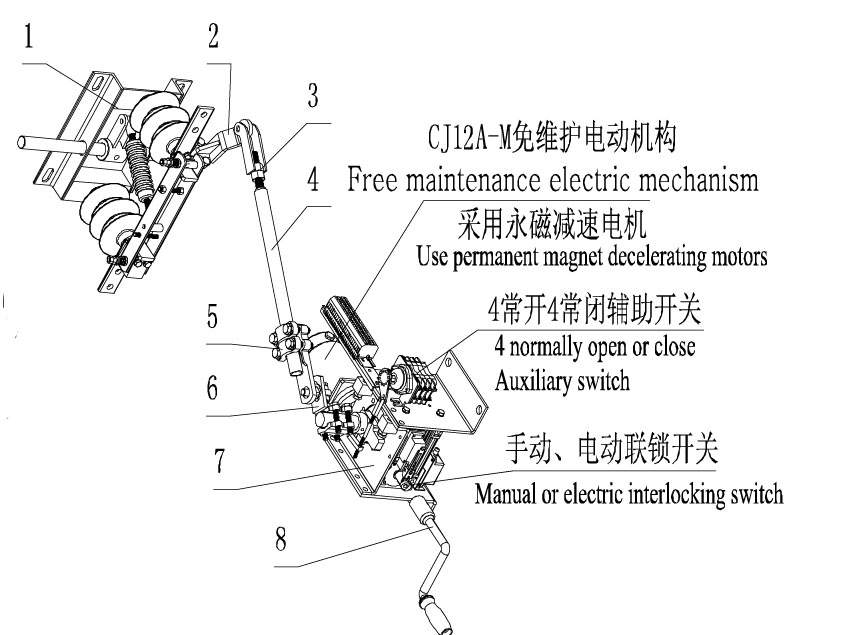

 合闸时由操作拐臂带动转轴旋转,使操作绝缘子拉着闸刀向下转动,在和触头向遇后带动触头旋转,一起转至合闸位置. 本型隔离开关用CS6-1手力机构进行操作或CJ11A-G型免维护电动机构可装在隔离开关的左边或右边.

4.安装与调整Installment and adjustment

 本系列隔离开关可以水平、垂直或倾斜安装,但安装位置应使触刀打开时趋向下方,安装图附后

4.1开箱后,立即检查产品是否和订货单一致,随即技术文件是否齐全.

4.2安装前应仔细擦拭开关上的尘垢,检查接触表面及端子,并涂上一层工业凡士林.

4.3隔离开关配用CS6-1操作机构或CJ11A-G型免维护电动机构,亦可配用其它能满足要求的机构.

4.4隔离开关主轴上有限位止档,在分、合闸位置,止档应和底架接触.

4.5安装时,应将接地处(安装孔)擦净,涂上工业凡士林,并妥善的接地.

4.6隔离开关出厂时已调整好,用户安装时只要保证主轴转角约60°。 分、合闸时,止档应和底架接触;若应更换零部件或其他原因将产品拆开又重新装配时应保证.

4.7 隔离开关安装高度一般为2.5~10米(隔离开关转轴至地面的距离),确定隔离开关的安装位置时,须注意隔离开关在分闸和合闸时带电部分对地的距离不低于125(12kV), 200(24kV)毫米.

5 使用与维护

The use and maintenance

6、产品成套性

Product systematic

  随同产品供应的操作机构一套及、随机文件、安装使用说明书、产品合格证.

7、订货须知

Order guidelines

订货时注明:产品型号、额定型号、额定电压、额定电流及机构型号.

若用户有特殊的要求，请说明，本厂可协助解决。

8、外形及安装尺寸图

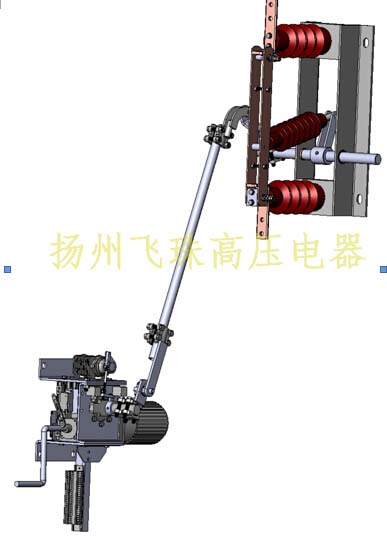

   GN19户内单极电动隔离开关

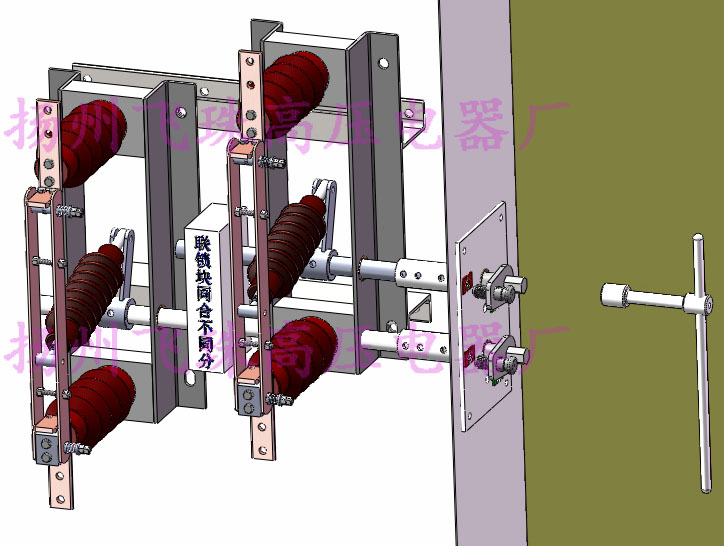

   GN19-12/24双极互锁不断电切换型隔离开关 开关可以同时合闸但不可同时分闸
