 您现在的位置 >> 所有产品 >> 20kV户内隔离开关 >> GN22-24 >> GN22-24/2000A户内高压电动隔离开关

产品编号:
92822562616
产品名称:
GN22-24/2000A户内高压电动隔离开关
规  格:
GN22-24/2000
产品备注:

   产品说明


1、用途和工作条件

1.1  GN22-24系列户内高压隔离开关是三相交流50Hz高压开关设备,适用于额

   定电压24kV及以下的输配电网络中,作为有电压而无负载的情况下接通、

   切断和转换线路用。产品符合GB1985-89《高压隔离开关和接地开关》要求。

1.2 使用环境条件如下:

1.2.1 海拨高度2000m;

1.2.2 环境温度为-25℃~+40;

1.2.3 户内相对湿度不超过90%+25 ℃时);

1.2.4 无严重腐蚀性气体或盐雾灰尘及其它爆炸性、侵蚀性物质;

1.2.5 无频繁剧烈的振动。

2、规格及主要技术参数







额 定

电压

KV

额 定

电 流

(A

4S额定短时

耐受电流

KA

额定峰值

耐受电流

KA

GN22-24/2000

24

2000

40

100

GN22-24D/2000

GN22-24/3150

24

3150

50

125

GN22-24D/3150

GN22-24/4000

24

4000

50

125

GN22-24/5000

24

5000

63

160

GN22-24/6300

24

6300

100

250

GN22-24/8000

24

8000

125

320

3、主要结构和工作原理

3.1 结构:(见图)

    本产品为三相闸刀式开关,每相的导电元件由支柱绝缘子固定于底架上,

触头结构设计便于母线的布置与连接。操作运动系统为一常规四杆机构,

主轴转动角度约95°5000A主轴旋转角度约76°);接触压力由特殊设计的传力机构,通过由磁锁板组成的杠杆系统放大后产生;触刀由铜板弯折成槽状(4000A5000A触刀连接散热片)以提高机械电气性能。开关接触可靠,具有一定自洁能力。

3.2 工作原理(见图)

本产品与传统结构产品不同之处在于:为了解决接触压力与操作力矩

之间的矛盾,采用了合闸一锁紧两步动作原理,即主轴转动的前约85°5000A66°)角位移为合闸角。用于转动触刀,使之从开断极限位置运动到合闸极限位置;主轴转动后10 ° 角位移为接触角,用于锁紧机构动作。通过滑块带动连杆运动,从而使两侧顶杆推出,磁锁板起杠杆作用,将顶杆的推力放大约5.55000A6.5)倍后压紧在触刀上,形成接触压力。两步动作的转换,由挡块一摇杆一顶销一限位销构成的定位一限动机构,保证触刀在合闸到位后(此时,摇杆被档块推动转动到图75000A转动到图8)所示位置,再转入锁紧运动,使开关准确灵活地由第一步动作(合闸)转入第二步动作(形成接触压力)完成整个合闸操作。分闸操作,其动作过程与上述合闸过程相反。


4、外形及安装尺寸图

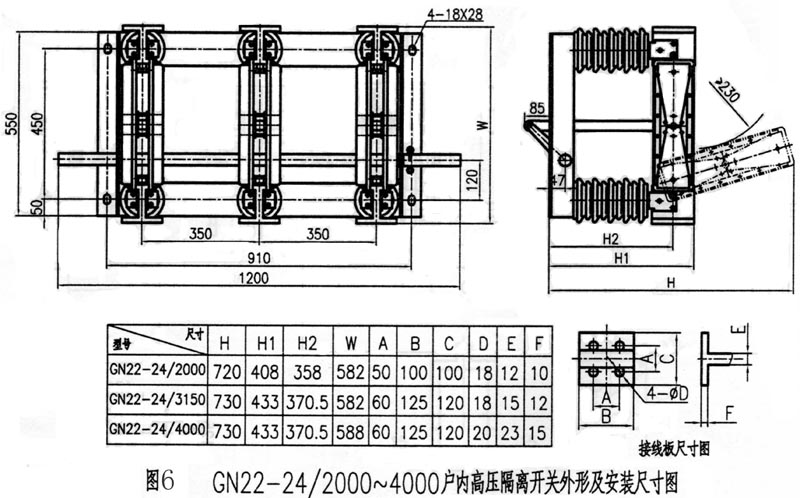

 GN22-24/2000、GN22-24/3150、GN22-24/4000A户内高压隔离开关外形图

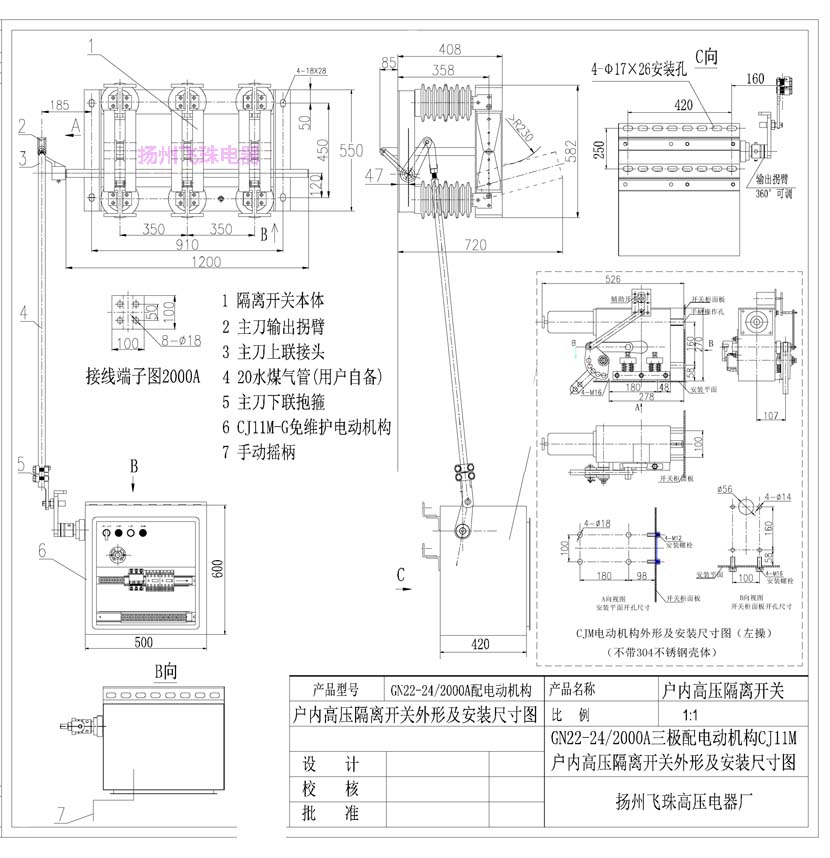

GN22-24/2000型户内电动隔离开关配CJ11M电动操作机构

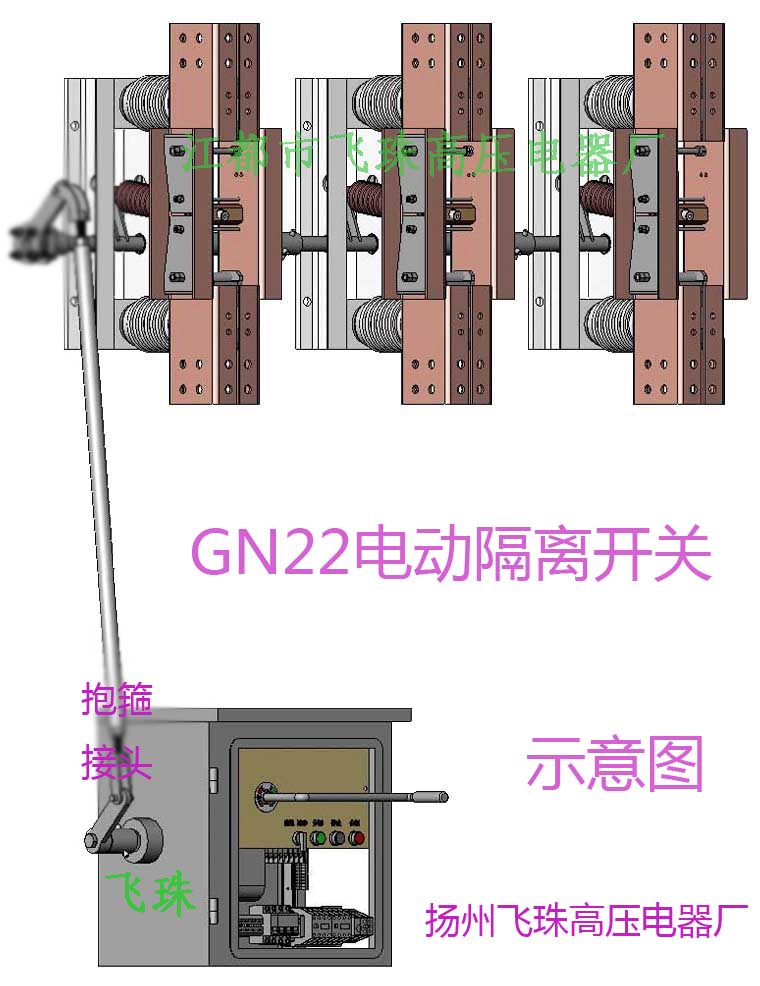

5、GN22-24系列电动隔离开关配免维护电动机构安装示意图

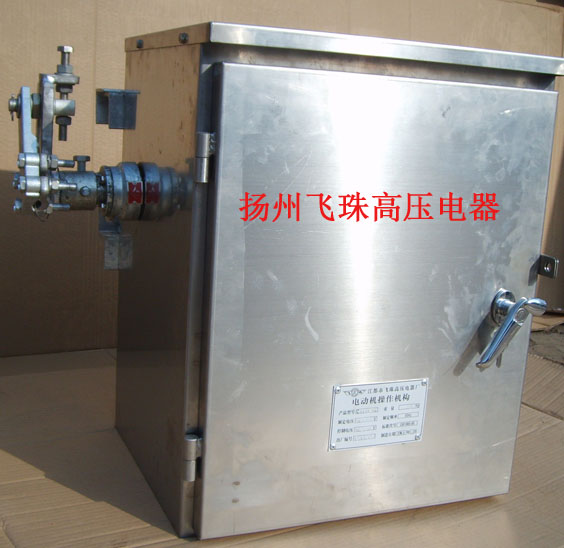

齿式抱箍连接型免维护电动操作机构 配用GN22-24/2000A户内高压电动隔离开关
