 您现在的位置 >> 所有产品 >> 20kV户内隔离开关 >> GN22-24 >> GN22-24/3150A户内高压隔离开关

产品编号:
92823282916
产品名称:
GN22-24/3150A户内高压隔离开关
规  格:
GN22-24/3150A
产品备注:

   产品说明


1.1  GN22-24/3150系列户内高压隔离开关是三相交流50Hz高压开关设备,适用于额

   定电压24kV及以下的输配电网络中,作为有电压而无负载的情况下接通、

   切断和转换线路用。产品符合GB1985-89《高压隔离开关和接地开关》要求。

1.2 使用环境条件如下:

1.2.1 海拨高度2000m;

1.2.2 环境温度为-25℃~+40;

1.2.3 户内相对湿度不超过90%+25 ℃时);

1.2.4 无严重腐蚀性气体或盐雾灰尘及其它爆炸性、侵蚀性物质;

1.2.5 无频繁剧烈的振动。

2、规格及主要技术参数







额 定

电压

KV

额 定

电 流

(A

4S额定短时

耐受电流

KA

额定峰值

耐受电流

KA

GN22-24/2000

24

2000

40

100

GN22-24D/2000

GN22-24/3150

24

3150

50

125

GN22-24D/3150

GN22-24/4000

24

4000

50

125

GN22-24/5000

24

5000

63

160

GN22-24/6300

24

6300

100

250

GN22-24/8000

24

8000

125

320

产品成套性

随同产品供应的附件为

CS6-2操作机构一套,包括安装使用说明书、合格证、出厂报告,装箱单在内的技术文件一袋。

订货须知

订货时请注明:型号、名称、额定电压、相距、绝缘材质及操作机构型号

和所需数量,是否带接地刀等,操作机构可配套供应亦可单独供应。

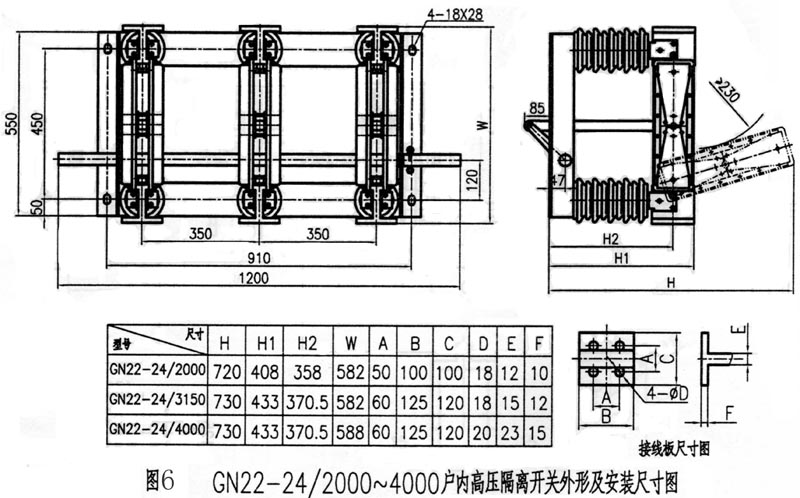

GN22-24/3150户内高压隔离开关外形及安装尺寸图

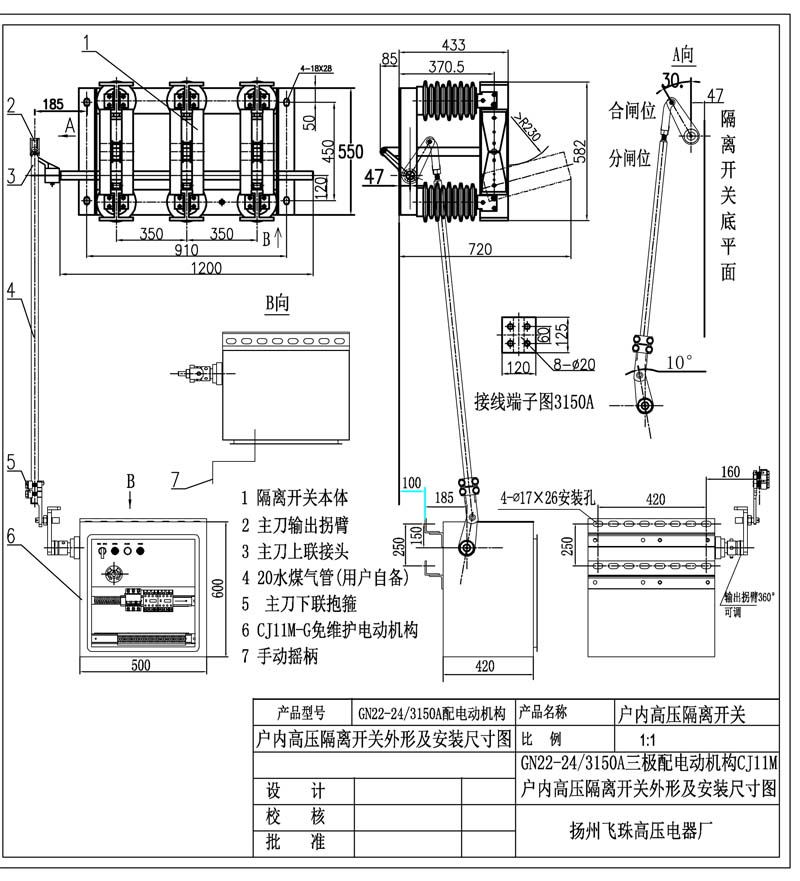

GN22-24/3150高压电动隔离开关配CJ11M电动操作机构
