 您现在的位置 >> 所有产品 >> 10kV户内隔离开关 >> GN22-12 >> GN22 GN22-12

产品编号:
1419481016
产品名称:
GN22 GN22-12
规  格:
GN22-12CD
产品备注:
10kV户内大电流隔离开关,GN22电动隔离开关,GN22单接地隔离开关,GN22穿墙型隔离开关

   产品说明


GN22-12系列户内高压隔离开关 GN22-12型户内电动隔离开关

一、概述
GN22-12、GN22-12C、GN22-12D系列户内高压隔离开关,为大电流户内高压隔离开关,适用于额定电压10kV,三相交流50HZ,电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。

GN22开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式,使开关动热稳定性能优异,操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺,使开关导电性能好,体积小,质量轻。它的出线端子便于与真空断路器、油断路器连接,可缩小开关柜体种,减少过渡接头,降低成本。

10KV户内大电流隔离开关型号

GN22系列户内高压隔离开关:GN22-12/2000、GN22-12/3150、GN22-12/4000、GN22-12/5000、GN22-12/6300、GN22-12/8000;

GN22单接地型隔离开关:GN22-12D/2000、GN22-12D/3150、GN22-12D/4000、GN22-12D/5000、GN22-12D/6300、GN22-12D/8000

GN22穿墙型隔离开关:GN22-12C/2000、GN22-12C/3150、GN22-12C/4000、GN22-12C/5000

二、技术参数
型号
额定电压(KV)
最高工作电压(KV)
额定电流(A)
动稳定电流(KA)
4S热稳定(KA)
GN22-10/2000
GN22-10C/2000
GN22-10D/2000
GN22-10CD/2000
10
12
2000
100
40
GN22-10/3150
GN22-10C/3150
GN22-10D/3150
GN22-10CD/3150
10
12
3150
125
50
GN22-10/4000
GN22-10D/4000
10
12
4000
125
50
GN22-10/6300
GN22-10D/6300
10
12
6300
250
100
GN22-10/8000
GN22-10D/8000
10
12
8000
250
100
GN22-24/2000
20
24
2000
100
40
GN22-24/3150
20
24
3150
125
50
GN22-24/4000
20
24
4000
125
50
GN22-24/5000
20
24
5000
250
63
GN22-24/6300
20
24
6300
250
80

三、隔离开关的工作原理及结构

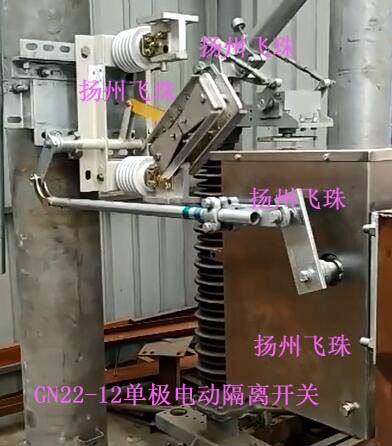

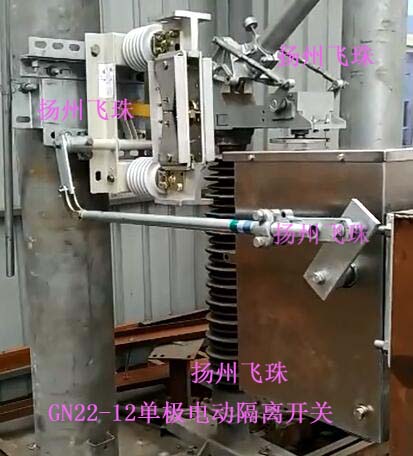

GN22-12(C)(D)型高压隔离开关分平装型、穿墙型、平装接地型、穿墙接地型,接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。为三相共底架闸刀式开关,如图所示,可分为底架、绝缘子及导电部分,底架由转轴及弯板和角钢焊成的框架组成,底架上固定六个瓷绝缘子,每两个组成一极,转轴上装有三相操作绝缘子,用来操作三相的闸刀分、合闸运动,导电部分由触头、闸刀和触座组成,用弹簧压紧.
分闸时由操作拐臂带动转轴旋转,使操作绝缘子向上顶着闸刀使闸刀和触头分开,闸刀绕触座旋转,触头也在闸刀的带动下向上移动至分闸位置.
合闸时由操作拐臂带动转轴旋转,使操作绝缘子拉着闸刀向下转动,在和触头向遇后带动触头旋转,一起转至合闸位置。
配用机构:配用CS6—1型、CS6—2型、JSXGN—10型手动操作机构,也可选电动操作机构。

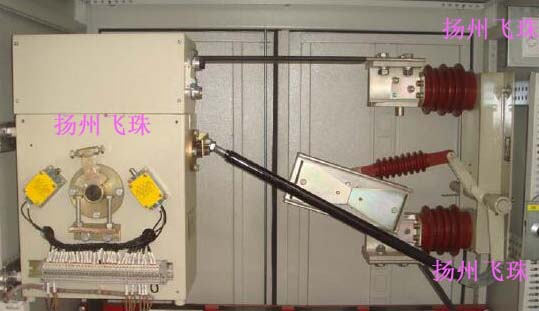

本型开关用CS6-2手力机构或CX-6II型电动机构进行操作,可装在隔离开关的左边右边
、产品成套性
随同产品供应的有CS6-2手动操作机构或CX-6II型电动操作机构一套及用户提出需要的备品件、随机文件、安装使用说明书、产品合格证、装箱清单.
五、包装运输和保存
包装方式为木箱,机构本体、随机附件、文件(产品合格证、使用说明书)均包装在一个木箱内。产品到达目的地后若不立即安装,须放在防雨、干燥、通风场所,若长期存放应定期检查
六、订货须知
订货时注明:产品型号、额定型号、额定电压、额定电流及机构型号;
配电动机构时注明电动机电压及控制电压、辅助极点数目等;
若用户对机构有特殊的要求,请说明,本厂可协助解决。

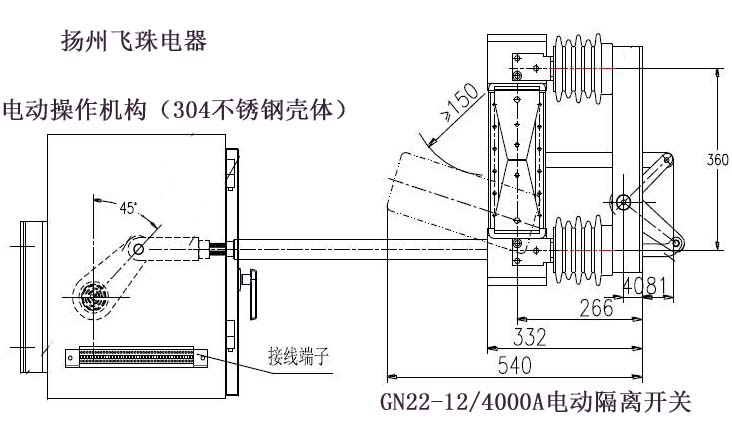

七、外形及安装尺寸图
型号规格
外形及安装尺寸图
GN22-12/2000~4000A
GN22-12/4000A-63kA
GN22-12/5000A
GN22-12/6300A
GN22-12/8000A
GN22-24/2000、3150、4000 A
GN22-24/5000A
GN22-24/6300A
GN22-12C/2000、3150、4000A
GN22-12C2/2000、3150、4000A
GN22-12D1/2000、3150、4000A
GN22-12C1D1/2000、3150、4000A
GN22-12C1D2/2000、3150、4000A
GN22-12C2D1/2000、3150、4000A
八、操作机构外形尺寸图
