 您现在的位置 >> 所有产品 >> 10kV户内隔离开关 >> GN30-12 >> GN30-10旋转式隔离开关

产品编号:
142095216
产品名称:

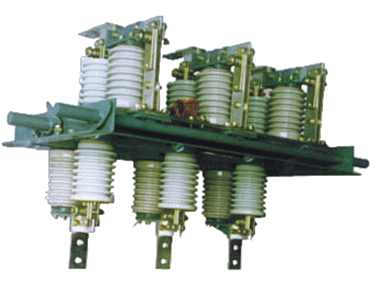

GN30-10旋转式隔离开关
规  格:
产品备注:

   产品说明


GN30-12型户内高压隔离开关概述:
GN30-12(D)户内高压旋转式隔离开关为额定电压12kV三相交流50Hz的户内装置。适用于箱式金属封闭固定开关柜,可使开关柜结构紧凑、合理、简单、安全可靠性高。用于有电压无负荷的情况下分合电路之用。隔离开关采用JSXGN-12型可联锁操作机构传动,绝缘部分全部采用大爬距瓷绝缘子,安全可靠。触头采用片状触指,线状接触,降低了操作力并增加了转动灵活性。















结构特点:GN30-12型分平装型、穿墙型、平装接地型、穿墙接地型,接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400—4000A。配用CS6—2型、JSXGN—10型手动操作机构,也可选电动操作机构。



使用环境条件:
+
海拔:10003000m
+ 周围空气温度:上限+40,下限-10
+ 周围环境相对湿度:日平均值不大于95%,月平均值不大于90%
+ 地震烈度不超过8度;
+ 无严重灰尘、化学腐蚀性和爆炸性物质的场所;
+ 无经常性剧烈振动场所。
JS系列联锁操作机构(点击)

GN30-12型户内高压隔离开关的主要技术参数

额定电压/KV 额定电流/A 4S额定短时耐受电流/KA 额定峰值耐受电流/KA 1min工频耐压/KV 雷电冲击耐压/KV
12 630 20 50 42 75
1000 31.5 80
1250 40 100
2000 50 125
3150 40 50 100 125
4000 50 125

产品规格及外形尺寸图(欢迎来电索取,注:海拔为3000m、4000m的安装图欢迎来电索取

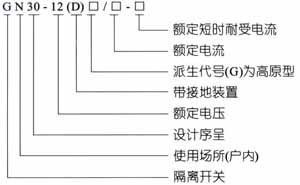

型号
外形及安装图

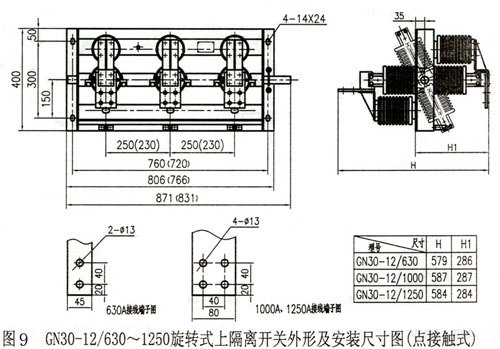

GN30-12/630A~1250A旋转式隔离开关(点接触)
图9(点击)

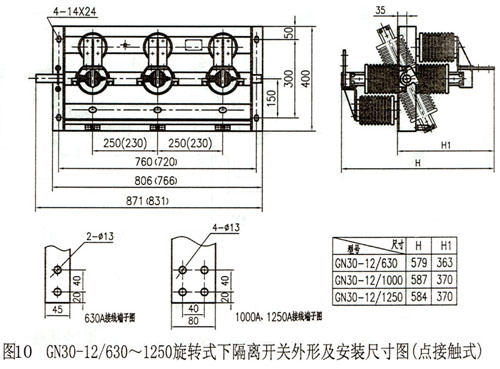

GN30-12/630A~1250A旋转式隔离开关(点接触)
图10(点击)

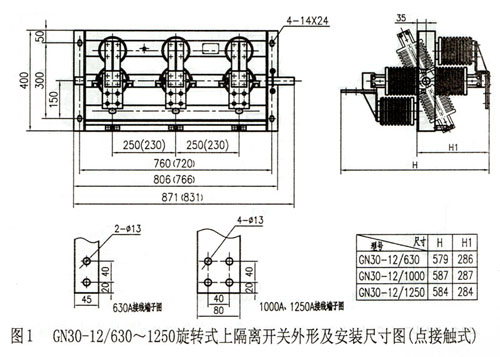

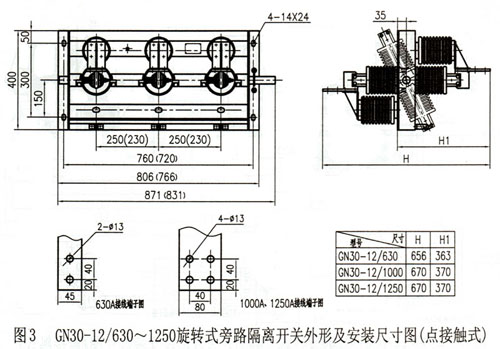

GN30-12/630A~1250A旋转式旁路隔离开关(点接触)
图1(点击)

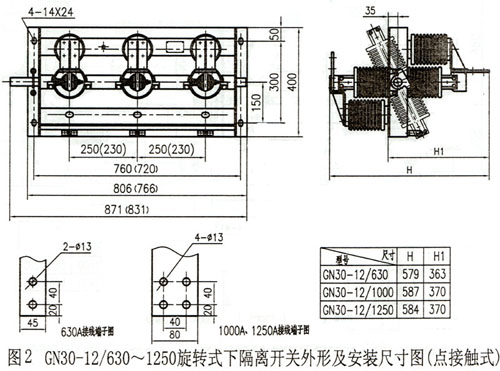

GN30-12D/630A~1250A旋转式隔离开关(点接触)
图2(点击)
GN30-12/1600A户内隔离开关(线接触)
图3(点击)

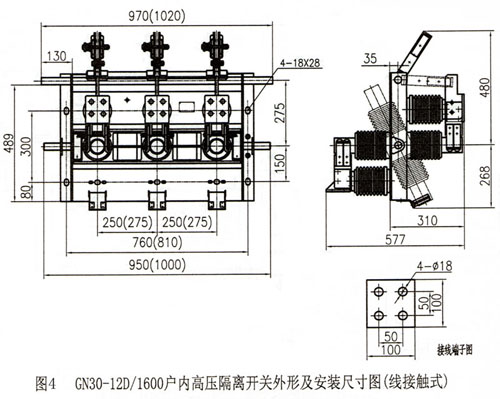

GN30-12D/1600A户内隔离开关(线接触)
图4(点击)
GN30-12/2000~3150A隔离开关(线接触)
图5(点击)

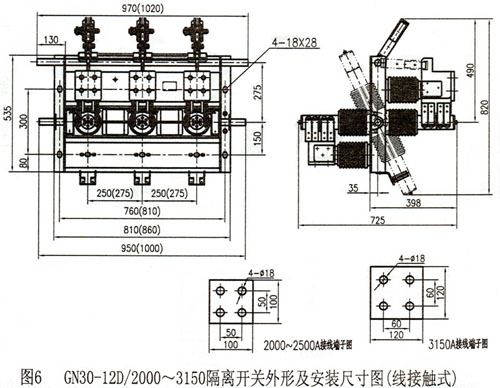

GN30-12D/200~3150A隔离开关(线接触)
图6(点击)

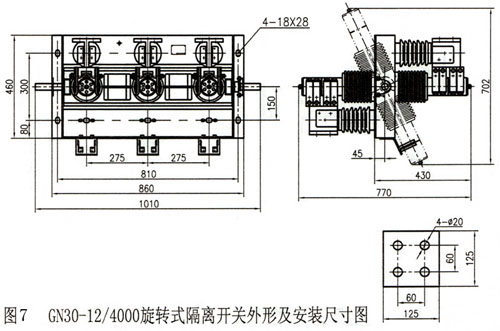

GN30-12/4000A旋转式隔离开关
图7(点击)
GN30-12D/4000A旋转式隔离开关
图8(点击)

型号--------高海拔地区使用(3000m、4000m)
外形及安装图
GN30-12/630A~1250A旋转式上隔离开关(点接触 海拔3000m)
图11(点击)
GN30-12/630A~1250A旋转式下隔离开关(点接触 海拔3000m)
图12(点击)
GN30-12/630A~1250A旋转式旁路隔离开关(点接触 海拔3000m)
图13(点击)
GN30-12D/630~1250带接地开关的旋转式上隔离开关(点接触 海拔3000m)
图14(点击)
GN30-12/2000~3150A户内隔离开关(线接触 海拔3000m)
图15(点击)
GN30-12D/2000~3150A户内隔离开关(线接触 海拔3000m)
图16(点击)
GN30-12/2000~3150A旋转式上隔离开关(点接触 海拔4000m)
图17(点击)
GN30-12/630A~1250A旋转式下隔离开关(点接触 海拔4000m)
图18(点击)


外形及安装尺寸

GN30-12型户内高压隔离开关

GN30-12型户内高压隔离开关

GN30-12型户内高压隔离开关

GN30-12型户内高压隔离开关

GN30-12型户内高压隔离开关


GN30-12型户内高压隔离开关


GN30-12型户内高压隔离开关


GN30-12型户内高压隔离开关


GN30-12型户内高压隔离开关


GN30-12型户内高压隔离开关

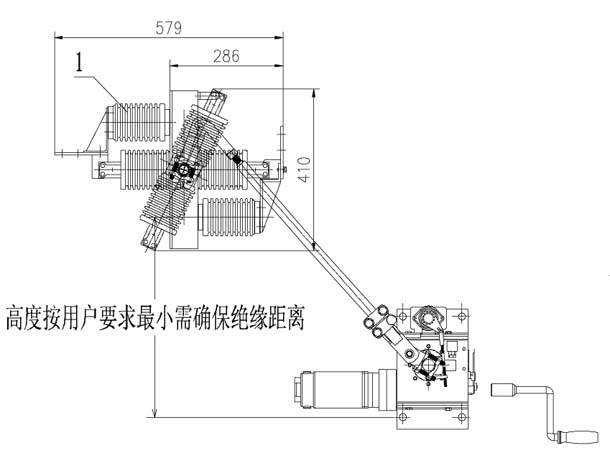

GN30-12型户内高压隔离开关(分体图)

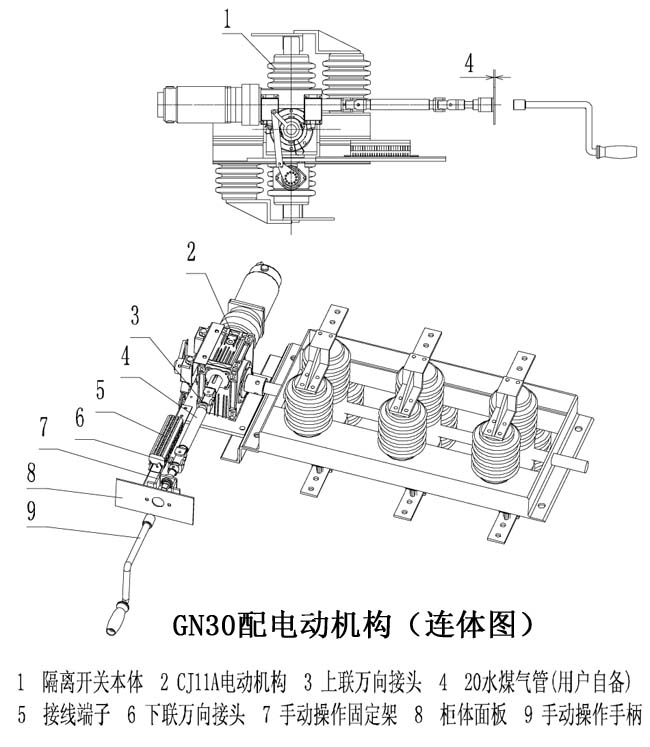

GN30-12型户内高压隔离开关(连体图)
