 您现在的位置 >> 所有产品 >> 35kV户内隔离开关 >> GN27-40.5 >> GN27型35kV户内电动隔离开关

产品编号:
7201549616
产品名称:
GN27型35kV户内电动隔离开关
规  格:
GN27-40.5
产品备注:
GN27型35kV户内电动隔离开关配CJY电动机构

   产品说明


35kV电动隔离开关配用CJY型电动机构,GN27-40.5型35kV户内电动隔离开关
一、35kV隔离开关概述:GN27型飞珠电动隔离开关GN27-35D电动机构,GN27-40.5/630A电动机构、GN27-40.5/1250A电动机构、GN27-40.5/1600A电动机构、GN27-40.5/2000A电动机构、GN27-35/2500A电动机构.
   35KV户内高压交流隔离开关,GN27系列户内高压电动隔离开关,电流:630A、1250A、1600A、2000A、2500A。           GN27-40.5(C)(D)系列户内高压隔离开关,是三相交流50Hz的高压开关设备,用于电压35kV的电力系统中,作为有电压无负载的情况下分、合电路之用。隔离开关配用CJY型电动机构。注:C-表示穿墙型,D-表示带接地刀。

 二、隔离开关电动机构介绍:35kV电动隔离开关GN27-35KV隔离开关电动操作机构介绍

        户内电动操作机构,CJY型电动操动机构,CJZ型电动操作机构,户内开关用电动操作机构。

   隔离开关电动操作机构属户内产品,供操作高压隔离开关之用。可进行远程控制,也可就地用于电动操作及和手动操作。手动与电动操作之间有闭锁装置,以实现手动操作与电动操作之间、及手动与隔离开关之间的电器联锁。可装于开关柜内,也可落地安装。该机构具有体积小,重量轻,噪声小,结构简单,检修方便等特点。

三、技术参数
1.1、GN27型飞珠电动隔离开关GN27-35D,主要技术参数

额定电压/kV额定电流/A4s额定短时耐受电流/kA额定峰值耐受电流/kA1min工频耐压/kV雷电冲击耐压/kV


户内开关用电动操作机构的型号及技术参数

Ⅰ(扭矩为450N.m),Ⅱ(扭矩为750N.m),CJZ(隔离开关操作侧在左),CJY(隔离开关操作侧在右)

3.技术参数 CJZ(隔离开关操作侧在左),CJY(隔离开关操作侧在右)

名称

CJYZⅠ、CJYYⅠ

CJYZⅡ、CJYYⅡ

机构主轴转角

180°

180°

机构输出臂转动角度

90°

90°

电动机功率(kW)

0.36

0.72

额定输出扭矩(N.m)

450

750

分、合闸线圈控制电压(V)

DC220、AC220

DC220、AC220

电机电压(V)

DC220、AC220

DC220、AC220

电动机额定电流(A)

2.7

5.2

分、合闸时间(s)

2.4

3.4

机构重量(kG)



配套产品(参考)

GN22-12/2000~4000

GN25-12/2000、3150

GN16-40.5/2000

GN27-40.5/2000、3150

GN30-12/2000~4000

GN22-12/5000~8000

GN27-40.5/4000

配套产品主轴转角

GN22-12/2000~8000(不包括5000)                  89°

GN22-12/5000                                               76°

GN25-12/2000、3150                                     83°

GN30-12/2000~4000                                      85°

GN16-40.5/2000                                             80°

GN27-40.5/2000~4000                                   80°

四、结构与动作原理

1、GN27型飞珠电动隔离开关GN27-35D,结构简介
该系列隔离开关为垂直转动闸刀式三相共底架结构。断口侧静触头设计成摆动式多触片触头,具有单片触头接触压力小、磨损低、散热面积大、操作力矩小等优点,同时采用大爬距支柱绝缘子和拉杆绝缘子、具有高绝缘性能和高机械强度。为满足需要,设计有平装型、穿墙型、带接地刀等型式。该系列隔离开关可以水平、垂直或倾斜安装。

2 CJY型隔离开关电动机构 产品结构

户内开关电动操作机构,由机械传动系统、电器控制系统及箱体三部分组成。外形及内部结构图见图一、图二,电气原理及控制线路图见图三、图四、图五。

4.1.1机械传动系统由电动机驱动蜗轮蜗杆减速装置,蜗轮主轴带动四连杆机构,通过拐臂输出力距。机构设有分、合闸终点限位开关及机械限位装置、缓冲装置,使机构输出拐臂的转角限制在准确位置。该电动机构拐臂输出角为90°.

4.1.2电器控制系统由按钮、接触器、熔断器、行程开关、辅助开关、转换开关及接线座等组成。通过控制电动机正、反转,实现机构的分、合闸操作,并可实现就地操作和远程操作以及实现与断路器等设备的电器联锁和信号指示等。

4.2.5近控、远控操作

4.2.4.1近控:打开柜门,此时远控操作控制线路被切断(此装置由开关柜厂装设),将转换开关转到近控位置,可直接进行就地分、合闸操作。

4.2.4.2远控:将转换开关转到远控位置,合上柜门,远控操作控制线路被接通,此时可直接进行远程分、合闸操作。

户内开关用电动操作机构,电动操作机构用途广泛,可适用于水平双柱式隔离开关,或垂直操作式隔离开关,如GW、GN户内开关系列。

CJ系列户内隔离开关用电动操作机构,CJZ(隔离开关操作侧在左),CJY(隔离开关操作侧在右)

GN27-35KV隔离开关电动操作机构,GN27隔离开关电动机构。

五、产品型号及安装尺寸图(欢迎索取)型号外形及安装图

GN27-40.5/630A、1250A、2000A、2500A 电动 图1(点击)

GN27-40.5C/630A、1250A图2电动 (点击)

GN27-40.5C/2000A 电动 图3(点击)

GN27-40.5C/2500A 电动 图4(点击)

GN27-40.5C2/630A、1250A 电动 图5(点击)

GN27-40.5C2/2000A、2500A 电动 图6(点击)

GN27-40.5D/630A、1250A、2000A、2500A 电动 图7(点击)

GN27-40.5D2/630A、1250A、2000A、2500A 电动 图8(点击)

GN27-40.5C1D1/630A、1250A 电动 图9(点击)

GN27-40.5C1D1/2000A 电动 图10(点击)

GN27-40.5C1D2/630A、1250A 电动 图11(点击)

GN27-40.5C1D2/2000A 电动 图12(点击)

GN27-40.5C2D1/630A、1250A 电动 图13(点击)

GN27-40.5C2D1/2000A 电动 图14(点击)

GN27-40.5C2D2/630A、1250A 电动 图15(点击)

GN27-40.5C2D2/2000A 电动 图16(点击)

联装图:GN27-40.5(D)隔离开关联装图(CS6-2手动或CX-6\CJY电动机构)

​ 六、GN27型飞珠35kV电动隔离开关 订货须知

订货时须注明产品型号、名称、额定电压、额定电流,操作机构型号、控回电压及隔离开关左操作还是右操作。

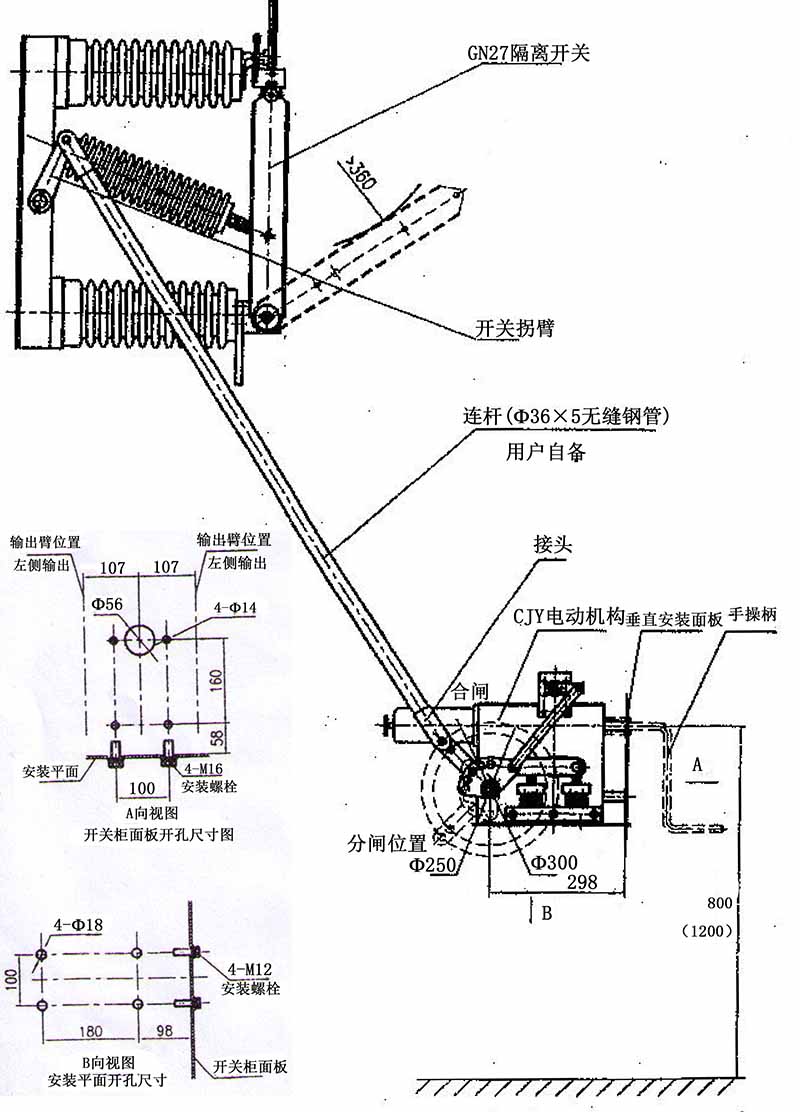

  图 GN27系列35kV电动隔离开关配CJY电动操作机构联装图
