GN19-12CST穿墙双投隔离开关。GN19-12(C)(ST)系列高原型户内高压隔离开关，配用CS6-1型手力操动机构（以下简称手力机构）系户内高压电器设备，适用于额定电压12千伏及以下三相交流50赫兹的网络中，作为有电压而无负载的情况下分合电路之用。
隔离开关的技术参数应符合表一的规定 表一 ST:表示双投型，G表示高原型，C表示穿墙型。
型 号
GN19-12G/400-12.5
GN19-12CG/400-12.5
GN19-12ST/400-12.5
GN19-12G/630-20
GN19-12CG/630-20
GN19-12ST/630-20
GN19-12G/1000-31.5
GN19-12CG/1000-31.5
GN19-12G/1250-40
GN19-12CG/1250-40
4、隔离开关结构及工作原理

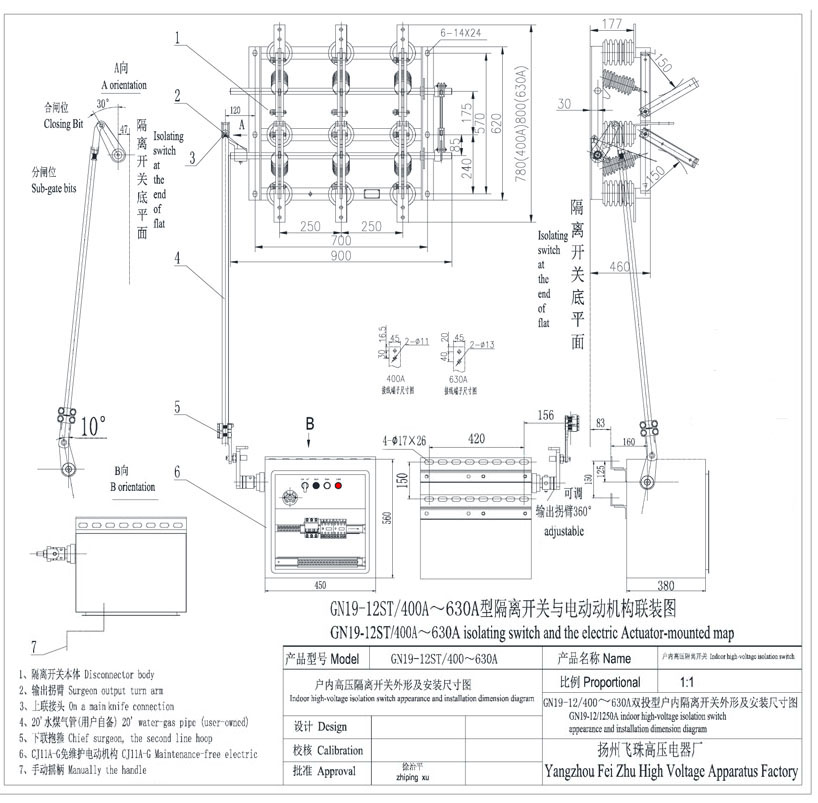

GN19-12G/400、630、1000、1250高原型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。GN19-12ST/400、630、1000、1250型为双投型隔离开关。GN19-12CG/400、630、1000、1250型则一个为支柱绝缘子，另一个为瓷套管绝缘子，三相平行安装。导电部分由触刀、静触头、触座（或导电杆）组成，每相触刀之间均连有拉杆绝缘子，拉杆绝缘子与安装在底座上的主轴相连，主轴通过手柄和连杆（用户自备）和CS6-1手力机构相连一起连动。
|
