GN2-27.5/2000A铁路开关GN2-27.5/1250隔离开关GN2-27.5/630A单极开关
双击自动滚屏 发布者:27.5kV铁路开关 发布时间:2024/3/16 阅读:29次 【字体:

    27.5kV户外电气化铁路隔离开关,分为软连接铜导体型(电流等级:630~1250A)和方头铜导体大电流型(电流等级:1600~4000A),此处按电流分为两种形式,供您参考!

GW4-27.5T(D)(W)(X)型电气化铁道户外交流高压隔离开关,为软连接型隔离开关,是频率为50HZ的户外高压电器设备,供交流27.5kV接触网高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。(注:D-带接地刀,W-防污,X-消弧),导体为全铜导电回路!
二、使用环境条件
1、海拔高度不超过1000m;2000m
2、环境温度:上限+40℃,下限-30℃;
3、风速不超过35m/s;
4、地震烈度不超过8度;
5、绝缘子污秽等级:防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ;
6、安装场所:户外混凝土单极电杆上。
三、分类和技术数据
隔离开关的分类见表1
表1
特性
结构方式
有无接地开关
1.无接地开关;2.带一个接地闸刀;
安装方式
1.水平安装;
接地闸刀传动方式
1.带接地闸刀一次操作型;
2.带接地闸刀二次操作型;
操作方式
CS11(CS8-6D)手动操作机构或CJ11A系列电动操作机构;
工作环境
适用于Ⅲ级重污秽场所(开关耐污等级为4级)
隔离开关的主要技术参数见表2
表2
型号
额定电压kV
最高工作电压kV
额定电流A
额定峰值耐受电流kA
4秒额定短时耐受电流kA
单相重量kg
GW4-27.5
27.5
31.5
630
50
20
90
63
25
112
1250
80
31.5
100
1600
80
40
120
2000
80
40
120
2500
100
40
125

四、结构
GW4-27.5T(D)(W)型电气化铁道户外交流高压隔离开关,软连接隔离开关,性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。
GW4-27.5T型户外隔离开关是单极隔离开关组成的高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
GW4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分一次操作型和二次操作型两种,以下称为接地型隔离开关。
GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于重污秽或高海拔地区。

1.软连接隔离开关结构
单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,为双柱水平回转式结构,外形结构见图1。
图1a GW4-27.5TW/630~1250户外铁路隔离开关外形图

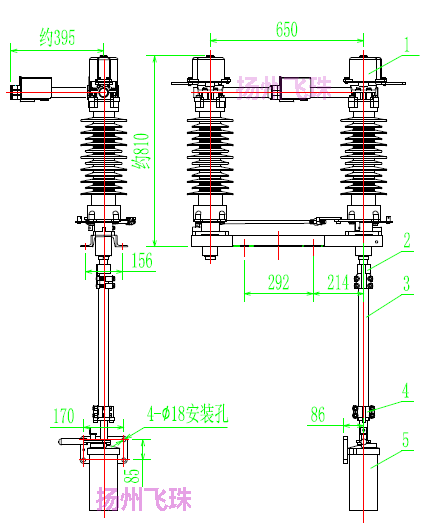

图1b GW4-27.5TW/630~1250铁路隔离开关尺寸图
每极隔离开关由底座,绝缘支柱及导电部分组成。

每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结,每个绝
缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。左、
右触头通过导电管在两个绝缘支柱中间接触。

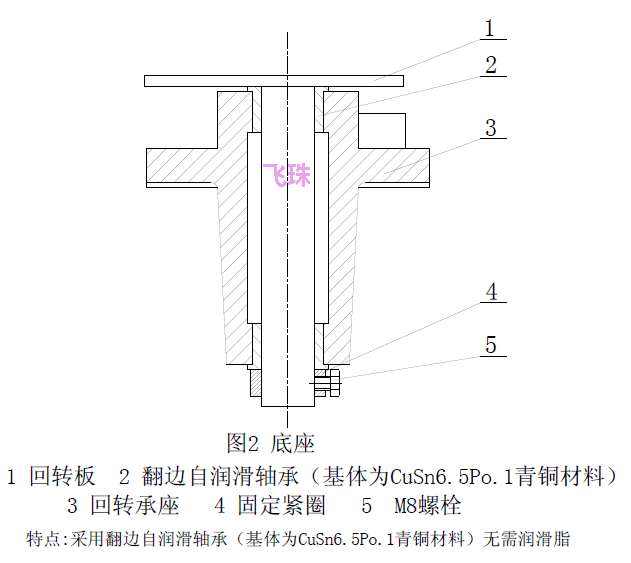

底座部分见图2

图2 GW4-27.5系列户外铁路高压隔离开关底座 (注油密封、上下轴承、免维护、高强度)

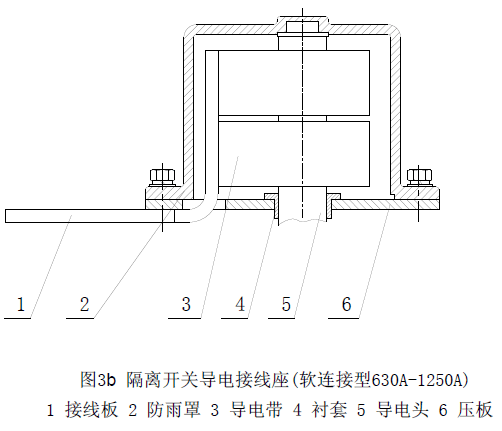

导电接线座的结构为软连接型(图3b)。
接线座部分见图3
GW4-27.5系列高压隔离开关软连接型导电接线座

主回路导电回路零件材质均为铜质,电流等级为 630A-1250A 时,导电部件表面镀锡;电
流等级为1600A 以上时,导电接触部件表面均镀银。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别。

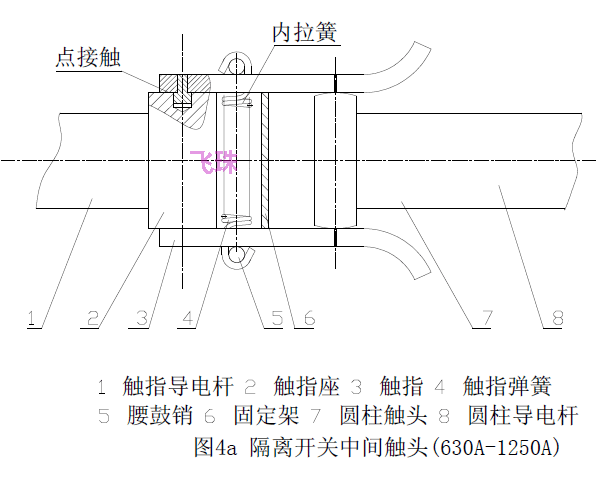

中间触头部分见图4
接线板尺寸见图5
接地开关的结构
接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀钢管的端部。
a.单接地二次操作型隔离开关与接地闸刀的机械联锁
单接地二次操作型隔离开关与接地闸刀的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
b.手动机构的结构
本系列隔离开关配用CS11(不接地及单接地一次操作传动型)和CS8-6D(单接地二次操作传动型)两种手动机构。
CS11(见图6)及CS8-6D型手动机构(见图7),其操作手柄为水平旋转,转动角度为90°。
c.CJ11A-G或CX-6电动机构的结构
CX-6或CJ11A-G电动机构的结构另见其使用维护说明书
九、成套供应
隔离开关以通常以单极出厂,单极使用,带接地开关时所配用的手动机构也配套供应,并附有安装所需的零部件。
十、订货须知
1 订货时应说明∶
(1) 产品型号;额定电压;额定电流;
(2) 单接地带接地开关种类、方向;
(3) 配用机构型号(未注按常规供货),辅助极点数目:(未注4开4闭供货);
(4) 污秽等级。
2 若用户有特殊的要求,请说明,本厂可协助解决。

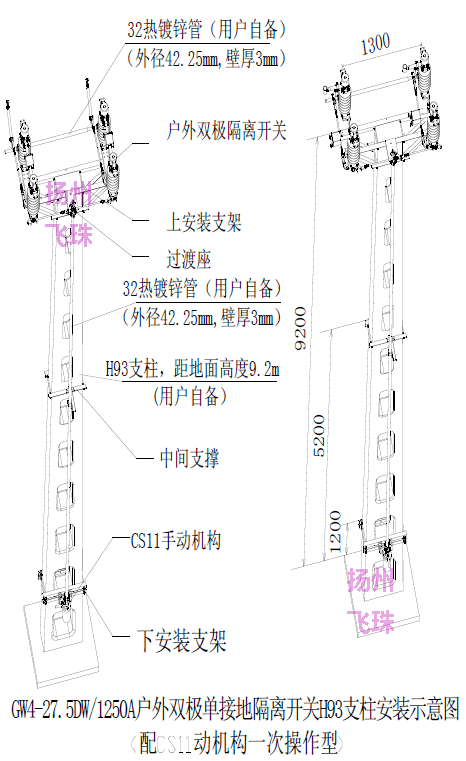

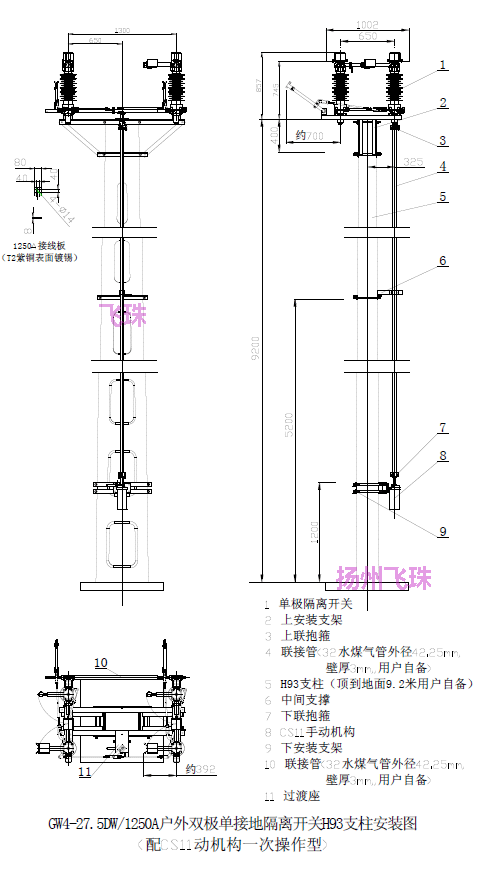

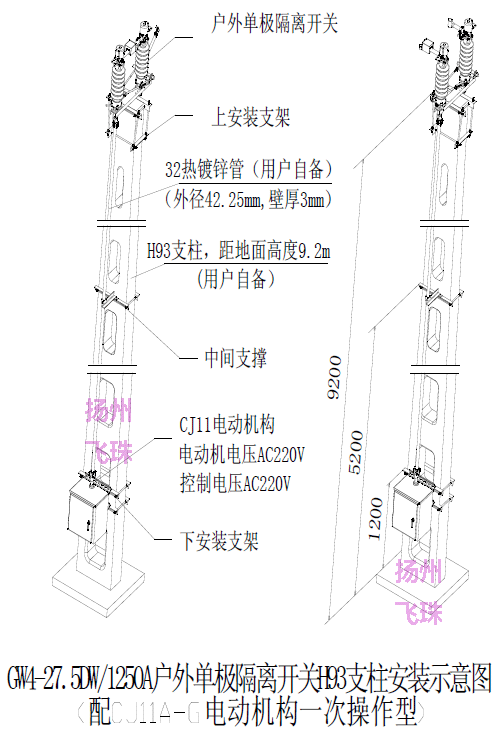

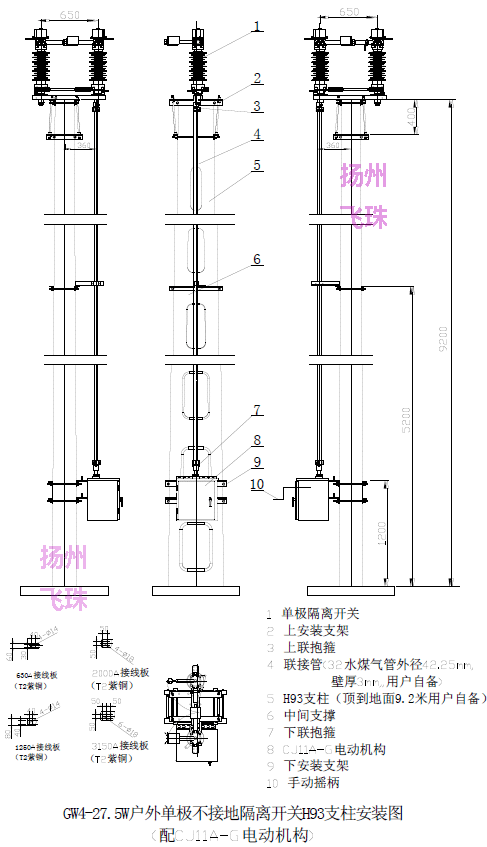

GW4-27.5TW电流软连接型隔离开关陪CS11手动操作机构安装示意图

GW4-27.5TW/1600~4000A户外电气化铁路隔离开关安装示意图
