FN3_FN5_FN7户内负荷开关
双击自动滚屏 发布者:扬州飞珠 发布时间:2024/3/4 阅读:26次 【字体:

FN3-10型户内负荷开关

  FN3-10/200A,FN3-10/400A,FN3-10/630A。FN3-10R带熔断器型。

  主要用途与适用范围 1.FN3-10、FN3-10R、FN3-10R/3负荷开关系户内装置的高压装置的高压电器。适用于交流50Hz、6KV或10KV的网路中,作为开断和闭合负荷及过负荷电流之用。亦可用作开断和闭合空载长线。空载变压器及电容器之开关。

    适用范围:负荷开关和组合电器主要用于环网或终端供电的厂矿企业、住宅小区、变电所、发电厂等场所,作负荷控制和短路保护之用。由于组合电器对变压器等电器设备的保护作用比用断路器更可靠,特别适用于环网、双幅射供电单元和箱式变电站。 带有RN3型熔断器的负荷开关(FN3-10R、FN3-10R/S)可切断短断器,作保护开关之用。

    产品采用标准: a.GB3804-2004《3.6~40.5kV高压交流负荷开关》; b.GB16926-1997《交流高压负荷开关-熔断器组合电器》(等效IEC420-1990);  c.GB1985-89《交流高压隔离开关和接地开关》。

    主要技术参数:负荷开关的基本技术数据应符合下表的规定:



型号

额定电压(KV)

最高工作电压(KV)

额定电流(A)

动稳定电流(KA)

热稳定电流(KA/S)

FN3-10

10

12

200,400,600

25

10/2

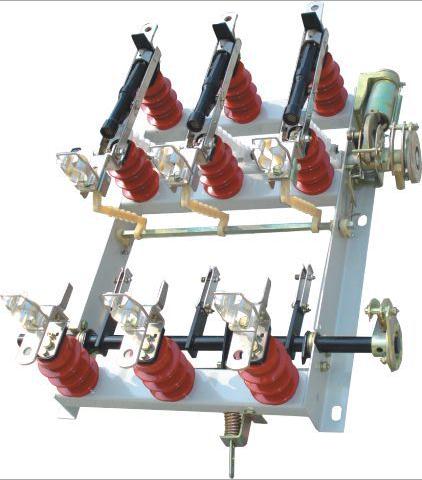

FN5-12系列户内负荷开关

FN5-12R(L)型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中,作为开断负荷电流及关合电流之用。带有熔断器的负荷开关可切断短路电流作保护开关之用。

型号有:FN5-12,FN5-12D-带接地开关,FN5-12R-带熔断器,FN5-12RS-熔断器在上部,FN5-12RL带熔断器和脱扣装置,FN5-12RDL-带熔断器-脱扣器-接地刀。

本负荷开关可配用CS6-1型手动操作机构、本产品专用CS口手动或CJ口电动操作机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关),适用于50Hz,额定电压6-12KV的网络中,可开断负荷电流、过载电流及短路电流,本负荷开关配用CS6-Ⅰ型手动操作机构,本产品专用的CS□手动机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是吸收消化国外先进技术,结合我国的供电要求,自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小、重量轻,可用于环网柜和箱式变电站,广泛应用于12KV线路的电能分配,并有效地避免了设备的缺相运行。

该产品的研制成功填补了国内空白,可实现开关、隔离和接地三工位。



项目

单位

数据

额定电压

KV

12

最高工作电压

KV

12.7

额定频率

HZ

50

额定电流

A

400

630

额定短时耐受民流(热稳定)

KA/S

12.5/4

20/2

额定峰值耐受电流(热稳定)

KA

31.5

50

额定闭环开断电流

A

400

630

额定有功负载开断电流

A

400

630

5%额定有功负载开断电流

A

20

31.5

额定电缆充电开断电流

A

10

额定空载变压器载断电流



1250kVA变压器的空载电流

额定短路关合电流

KA

31。5

50

额定电流开断次数

负荷/次

100%2

30%75

1min工频耐受电压(有限值)对地、相同/隔离断口

KV

12/48

工频耐受电压隔离断口间

KV

53

雷电冲击耐受(峰值)对地、相同/隔离断口

KV

75/85

分合痼操作力距(力)

Nm(N)

90(180)

100(200)

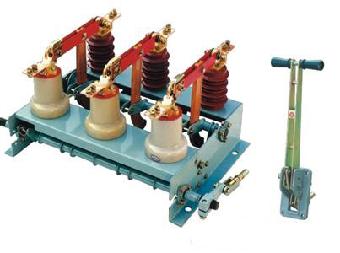

 FN7-12DR气压式负荷开关

FN7-12DR 型交流高压负荷开关,是一种新型产气式户内高压负荷开关,适用于交流50HZ,额定电压12KV的三相交流电力系统中,作为开断负荷电流及关合短路电流之用。额定电流:400A、630A。
FN7-12C型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上,增加侧面操作机构、使得安装更加简捷方便,能够满足广大用户的不同要求。
      说明:DS接地开关在进线端,DX接地开关在出线端,L联锁装置,R熔断器,RA撞击式熔断器(脱扣器),F电动分闸装置。

FN7-12 -
FN7-12DSL 表示接地开关在进线端,带联锁装置;
FN7-12DXL 表示接地开关在出线端,带联锁装置;
FN7-12R 带熔断器组合;
FN7-12DSLR 表示接地开关在进线端,带联锁装置,带熔断器组合;
FN7-12DXLR 表示接地开关在出线端,带联锁装置,带熔断器组合;
FN7-12RAF 带脱扣器,带电动分闸装置;
FN7-12DSLRAF 表示接地开关在进线端,带联锁装置,带脱扣器,带电动分闸装置;
FN7-12DXLRAF 表示接地开关在出线端,带联锁装置,带脱扣器,带电动分闸装置。
