 您现在的位置 >> 所有产品 >> 20kV户内隔离开关 >> GN19-24 >> GN19-24户内高压隔离开关

产品编号:
1182022916
产品名称:
GN19-24户内高压隔离开关
规  格:
GN19-24(C)/400~1250A
产品备注:
电流:400.630.1000.1250A。高海拔地区资料另供!

   产品说明

一、用途
GN19-24(C)系列户内交流高压隔离开关适用于交流50Hz,额定电压24kV及以下电力系统中,配用型人力操作机构,作为在有电压而无负载情况下,分合电器之用。隔离开关配用CS6-1手动型操动机构。
   本产品性能符合《交流高压隔离开关和接地开关》标准规定。
二、型号及其含义

三、使用环境条件
1、海拔高度不超过1000m;
2、周围空气温度:上限+40℃,下限-30℃;
3、相对湿度:日平均值不大于95%,月平均值不大于90%;
4、地震烈度不超过8度;
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。

四、主要技术参数
型号
额定电压
(KV)
额定电流
(A)
4S额定短时耐受电流
(有效值)(KA)
额定峰值耐受电流
(KA)
GN19-24/400-12.5
24
400
12.5
31.5
GN19-24/630-20
24
630
20
50
GN19-24/1000-31.5
24
1000
31.5
80
GN19-24/1250-40
24
1250
40
100
GN19-12C/400-12.5
24
400
12.5
31.5
GN19-12C/630-20
24
630
20
50
GN19-12C/1000-31.5
24
1000
31.5
80
GN19-12C/1250-40
24
1250
40
100

五、安装尺寸图


六、订货须知
1) 订货时应注明产品型号、额定电压、额定电流及操动机构型号安装方式;
2) 隔离开关与操动机构配套供应,根据用户要求亦可单独供应。

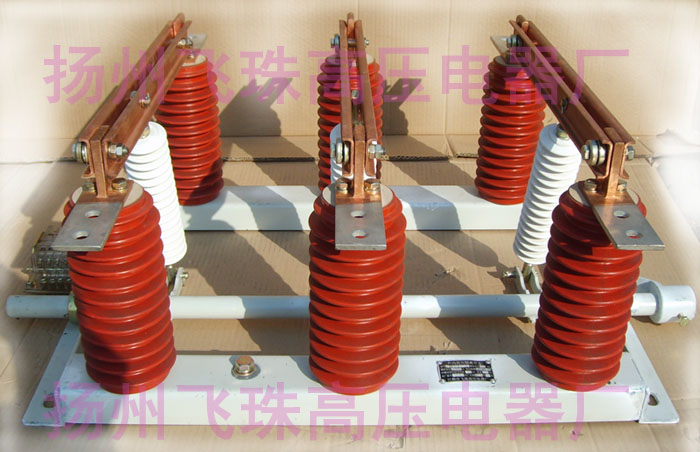

图 GN19-24户内高压隔离开关(配辅助开关)
图 GN19-24系列户内高压隔离开关
